IP- / PoE-Extender über Koaxial- oder UTP-Kabel
Lieferzeit 1-2 Wochen
Produktnummer:
UP-EXT-SET
Unsere Vorteile
- IP/PoE-Extender für Koaxial- oder UTP-Kabel
- Distanzen bis 300m
- PoE 802.3af und at
- Speisung über PoE oder 48-56VDC
Produktinformationen " IP- / PoE-Extender über Koaxial- oder UTP-Kabel"
Die Extender
der Serie UP-EXT-SET übertragen 10/100Mbps Ethernet und PoE/PoE+ über
Koaxialkabel oder paarverseilte UTP-Kabel bis zu einer Distanz von 300m. Die

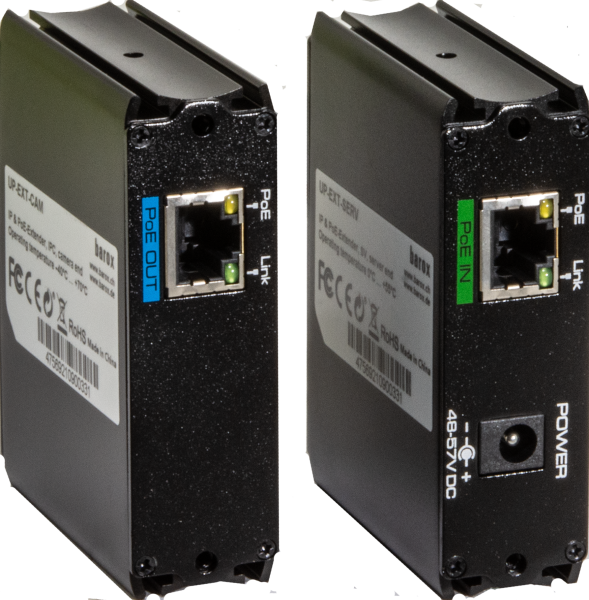

Geräte werden paarweise geliefert und eingesetzt, der UP-EXT-CAM auf der
Kameraseite, der UP-EXT-SERV auf der Serverseite. Die Extender ermöglichen es,
die PoE Speisung, z.B. eines Midspans direkt über Koaxial- oder UTP-Kabel
weiterzugeben. Die Speisung erfolgt über PoE oder über Netzteil auf der
Zentralenseite. Die Geräte brauchen keine Software-Konfiguration. Diagnose LEDs

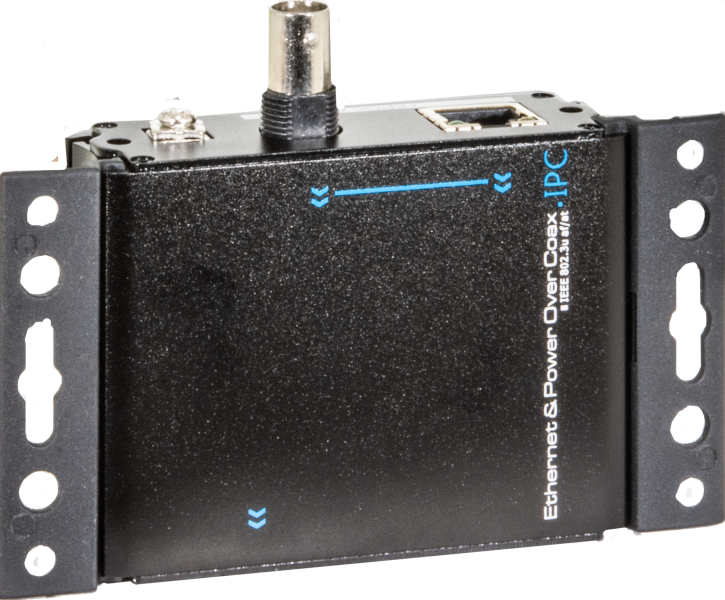

dienen der Übersicht des Betriebszustandes. Die einzelnen Geräte lassen sich
mit einem Paar mitgelieferter Halteflansche auf einer Platte montieren oder es

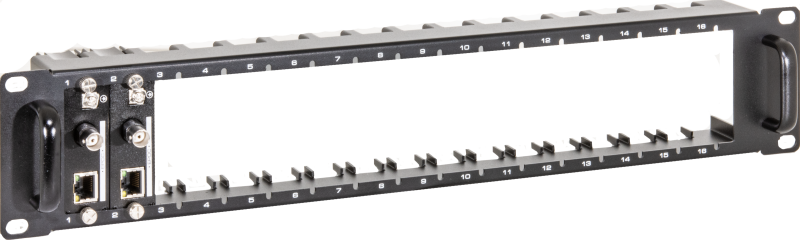

lassen sich mit dem separat zu bestellenden 19"-Baugruppenträger UP-R2 bis
zu 16 Geräte auf 2HE befestigen.
Weitere Informationen
Systemhinweise
Die Verbindung mehrerer
Gerätepaare über das gleiche UTP-Kabel kann durch Übersprechen der
unterschiedlichen Signale im Kabel zu Übertragungsproblemen führen.
Idealerweise wird daher jede Geräteverbindung über separate Kabel realisiert.
Müssen auf einer Verbindungsstrecke mehrere Kabel aneinander
gereiht werden, ist es wichtig, diese Übergänge technisch so gut wie möglich
auszuführen. D.h. idealerweise werden für die Übergänge fachgerecht
konfektionierte RJ45-Stecker verwendet. Ist dies z.B. bei der Verwendung von
Telefonkabeln nicht möglich, ist darauf zu achten, die Verseilung der Aderpaare
so wenig wie möglich abzuwickeln. Der Kontakt zwischen den Adern der zu
verbindenden Kabel muss galvanisch so gut wie möglich sein.
Geschirmte UTP-Kabel können Probleme durch Potentialausgleichsströme
zur Folge haben. Vor allem bei der Zusammenführung mehrerer Kabel in einer
Zentrale empfehlen wir, die Schirme nicht in der Zentrale zu erden.
Technische Daten
Allgemeine Eigenschaften
|
Speisespannung |
Speisung über PoE |
|
Leistungsaufnahme |
ca. 2W ohne PoE |
|
MTBF |
|
|
Betriebstemperatur |
UP-EXT-CAM: -40 bis +55°C |
|
Abmessungen |
82 x 25 x 63mm, LxBxH, Massangaben ohne Stecker |
|
Gewicht |
0,14kg pro Gerät |
Schnittstellen
|
Kupfer Ports |
1 x 10/100BaseT, RJ45,
Poe und PoE+ |
|
Extender Ports |
Die UP-EXT-SET-Geräte
erlauben die Verbindung über Datenkabel Cat5e oder besser, über Koaxialkabel
oder über paarverseilte Kabel wie z.B. Telefonkabel. Entsprechend sind an den
Extendern auch beide Schnittstellen vorhanden. Für die Übertragung über Telefonkabel
wird der mitgelieferte Adapter BNC auf Zweidraht-Klemme verwendet. |
|
Übertragungskabel |
Datenkabel Cat5e oder
besser, über RJ45-Buchse |
|
Distanzangabe |
Die maximale Übertragungsdistanz bei Verwendung der oben genannten Kabeltypen beträgt ca. 300m Die maximale Datenrate
beträgt zwischen 90MBit/s und 10MBit/s |
Netzwerkeigenschaften
|
PoE Management |
|
|
Normen |
Kompatibel zu mehreren
Netzwerkprotokollen einschl. IEEE802.3, 802.3u, 802.3x |
Typen/Merkmale
|
Montagewinkel |
mitgeliefert |
|

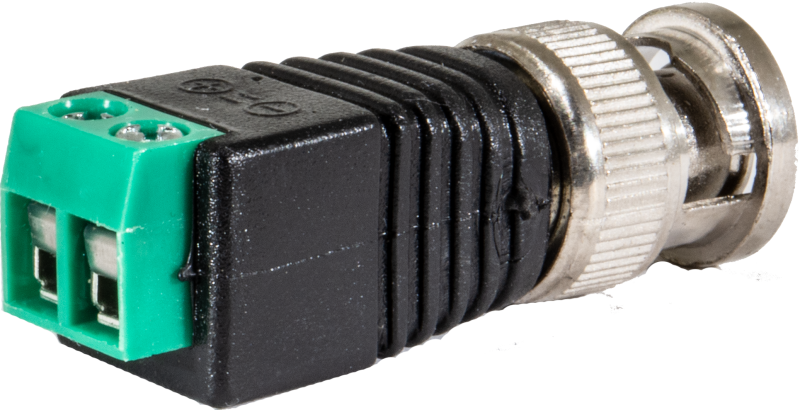

BNC auf 2-Draht Adapter mitgeliefert |
Mit dem Adapter kann IP und PoE mit einem paarverseilten Zweidrahtkabel übertragen werden. |
|
UP-R2 |
19"-Baugruppenträger für max. 16
UP-EXT-Geräte, 2HE |
Verfügbare Downloads
Herstellerangaben
barox Kommunikation GmbH
barox Kommunikation GmbH
Weiler Str. 7
D-79540 Lörrach
Deutschland
mail@barox.ch
Eigenschaften " IP- / PoE-Extender über Koaxial- oder UTP-Kabel"
| Anschlüsse: | 1x PoE |
|---|---|
| Extender: | COAX, UTP |
| Management: | NEIN |
| PoE-Port Leistung: | PoE (15 Watt), PoE+ (30 Watt) |
| Spannungsversorgung: | 56V DC, PoE |
