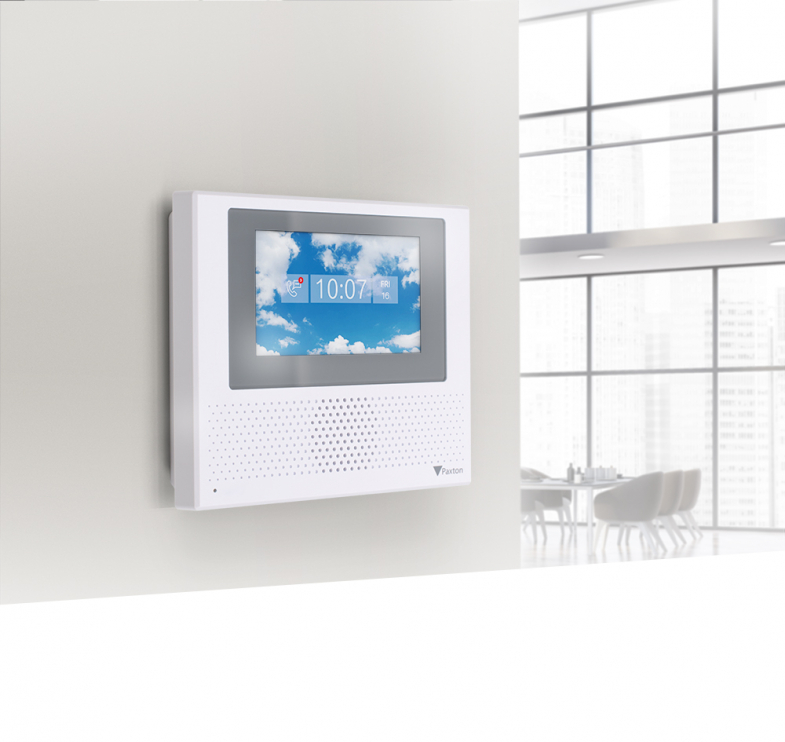

Entry – Standard monitor

Produktinfo – Entry ist eine Türsprechanlage für den Betrieb als Standalone-Gerät oder in Verbindung mit den Zutrittskontrolllösungen Net2 und Paxton10 von Paxton. Die Entry Touch ist eine Premium-Türstation für den Außenbereich zur Verwendung mit der Entry Türsprechanlage von Paxton. Die Entry Touch Türstation mit ihrem hochwertigen 7“ Farb-Touchscreen mit Personalisierungsoptionen verfügt zudem über eine Anschlussmöglichkeit für eine Induktionsschleife, um den Bedürfnissen schwerhöriger Benutzer gerecht zu werden, und bietet erweiterte Klangverarbeitung für stark frequentierte Bereiche, so dass sie für mehr Standorte als jemals zuvor geeignet ist.Bei Verwendung mit dem Entry Premium Monitor unterstützt die Touch Türstation Zweiwege-Videoanrufe und bietet die Möglichkeit, Video-Voicemails zu hinterlassen.Alle Entry Türstationen sind IPX5 zertifiziert und somit für den Einsatz im Außenbereich bei jeder Witterung geeignet.Installation – Entry Komponenten lassen sich einfach mit Cat5- oder Standard-RJ45-Patchkabeln verbinden. Für eine einfache Installation kann Entry auch eine bestehende Netzwerk-Infrastruktur nutzen. Da Strom und Daten mittels PoE über das gleiche Kabel zugeführt werden, ist eine separate Stromversorgung nicht erforderlich.Bei diesem Türstationsmodell mit Wetterschutz wird das Gerät direkt an der Wandoberfläche aufliegend montiert, wobei eine zusätzliche 41 mm Ummantelung zum Schutz von Bildschirm und Tastatur vor Regen vorhanden ist. Bei mehreren Eingängen mit Türstation kann auch mehr als eine Türstation einer Zutrittskontrolleinheit (ACU) zugeordnet werden.Zur zusätzlichen Absicherung von schlecht einsehbaren Bereichen kann zudem eine sekundäre IP-Kamera installiert und in das Entry-System integriert werden. Dies bietet mehr Flexibilität, da die Möglichkeit besteht, am Entry Monitor zwischen den beiden Kameras hin und her zu schalten.Betrieb – Ein Besucher beginnt einen Videoanruf über die Klingeltaste an der externen Türstation. Der Zutritt kann dem Besucher über den Entry Monitor freigeschaltet werden. Der Monitor im Innenbereich kann dabei entweder über den Hörer (für private Gespräche) oder im Freisprechmodus verwendet werden.Bei Anschluss an Net2 erfolgt die Freischaltung des Zutritts zum Gebäude über PIN- oder Code-Eingabe und/oder mit einem Proximity-Transponder. Bei Anschluss an Paxton10 erfolgt die Freischaltung des Zutritts zum Gebäude über Bluetooth® smart credentials, PIN- oder Code-Eingabe und/oder mit einem Proximity-Transponder.

Info – Kompaktsysteme verwenden eine 12 V Gleichstrom-Schaltspannung als Ausgabe für ein Schloss. Dies ist nicht geeignet für Situationen, in denen spannungsfreie Kontakte zur Kontrolle externer Geräte benötigt werden, wie z. B. Rolläden oder 24 V-Schlösser. Das Steuerausgangsmodul des Kompaktsystems ist für den Anschluss über diese Ausgabe (grün/gelbe Adern) und zur Bereitstellung geschalteter (NO / NC) spannungsfreier Kontakte konzipiert.Installation – Die Anschlüsse sind farbkodiert, um die Anschlüsse für das Kompaktsystem zu zeigen. Nehmen Sie die Verkabelung einfach entsprechend des Etiketts auf dem Modul vor.Bedienung – Der Steuerausgang kann für die Schaltung von maximal 40 Volt Gleich-/Wechselstrom bei 4 A verwendet werden.

Die Extender der Serie UP-EXT-SET übertragen 10/100Mbps Ethernet und PoE/PoE+ über Koaxialkabel oder paarverseilte UTP-Kabel bis zu einer Distanz von 300m. Die Geräte werden paarweise geliefert und eingesetzt, der UP-EXT-CAM auf der Kameraseite, der UP-EXT-SERV auf der Serverseite. Die Extender ermöglichen es, die PoE Speisung, z.B. eines Midspans direkt über Koaxial- oder UTP-Kabel weiterzugeben. Die Speisung erfolgt über PoE oder über Netzteil auf der Zentralenseite. Die Geräte brauchen keine Software-Konfiguration. Diagnose LEDs dienen der Übersicht des Betriebszustandes. Die einzelnen Geräte lassen sich mit einem Paar mitgelieferter Halteflansche auf einer Platte montieren oder es lassen sich mit dem separat zu bestellenden 19"-Baugruppenträger UP-R2 bis zu 16 Geräte auf 2HE befestigen.   Weitere Informationen SystemhinweiseDie Verbindung mehrerer Gerätepaare über das gleiche UTP-Kabel kann durch Übersprechen der unterschiedlichen Signale im Kabel zu Übertragungsproblemen führen. Idealerweise wird daher jede Geräteverbindung über separate Kabel realisiert. Müssen auf einer Verbindungsstrecke mehrere Kabel aneinander gereiht werden, ist es wichtig, diese Übergänge technisch so gut wie möglich auszuführen. D.h. idealerweise werden für die Übergänge fachgerecht konfektionierte RJ45-Stecker verwendet. Ist dies z.B. bei der Verwendung von Telefonkabeln nicht möglich, ist darauf zu achten, die Verseilung der Aderpaare so wenig wie möglich abzuwickeln. Der Kontakt zwischen den Adern der zu verbindenden Kabel muss galvanisch so gut wie möglich sein. Geschirmte UTP-Kabel können Probleme durch Potentialausgleichsströme zur Folge haben. Vor allem bei der Zusammenführung mehrerer Kabel in einer Zentrale empfehlen wir, die Schirme nicht in der Zentrale zu erden. Technische Daten Allgemeine Eigenschaften Speisespannung Speisung über PoE oder Speisung mit 48-56VDC an der Zentralenseite, Hohlstecker 2,5 / 5,5mm Leistungsaufnahme ca. 2W ohne PoE MTBF   Betriebstemperatur UP-EXT-CAM: -40 bis +55°C UP-EXT-SERV: 0 bis +55°C Abmessungen 82 x 25 x 63mm, LxBxH, Massangaben ohne Stecker Gewicht 0,14kg pro Gerät Schnittstellen Kupfer Ports 1 x 10/100BaseT, RJ45, Poe und PoE+ Die kameraseitig abrufbare PoE-Leistung ist stark von der Kabellänge und der Kabelqualität abhängig. Durch das Anheben der PoE Spannung auf der Zentralenseite bis auf die maximal erlaubten 56VDC kann die kameraseitige Leistung erhöht werden. Extender Ports Die UP-EXT-SET-Geräte erlauben die Verbindung über Datenkabel Cat5e oder besser, über Koaxialkabel oder über paarverseilte Kabel wie z.B. Telefonkabel. Entsprechend sind an den Extendern auch beide Schnittstellen vorhanden. Für die Übertragung über Telefonkabel wird der mitgelieferte Adapter BNC auf Zweidraht-Klemme verwendet. Wichtig: Es kann nur eine der Schnittstellen aufs mal verwendet werden. Übertragung über Koaxialkabel: BNC-Buchse (female) Übertragung über Telefonkabel: BNC-Buchse und mitgelieferter Adapter Übertragung über Datenkabel-Kabel: RJ45 Buchse Übertragungskabel Datenkabel Cat5e oder besser, über RJ45-Buchse Koaxialkabel, über BNC Buchse Paarverseiltes Kabel, z.B. Telefonkabel, über BNC-Buchse und BNC auf Zweidraht-Adapter Distanzangabe Die maximale Übertragungsdistanz bei Verwendung der oben genannten Kabeltypen beträgt ca. 300m Die maximale Datenrate beträgt zwischen 90MBit/s und 10MBit/s Die mögliche Datenrate hängt von der Streckenlänge, dem Kabeltyp, dem Aderquerschnitt und der Kabelqualität ab. Positiv auf die möglich Datenrate wirken sich die folgenden Parameter aus: Kurze Kabellänge, hochwertiger Kabeltyp (Koax > Cat7 > Cat6 > Cat5e > Telefonkabel), grosser Aderquerschnitt. Die an der Kameraseite verfügbare PoE-Leistung nimmt mit zunehmender Streckenlänge kontinuierlich ab. Weiter hängt die verfügbare PoE-Leistung vom Aderquerschnitt ab. Koaxialkabel haben kleine Aderquerschnitte. Datenkabel sind mit verschiedenen Aderquerschnitten erhältlich. Die AWG-Zahl beschreibt den Aderquerschnitt. Je kleiner die AWG-Zahl desto grösser der Aderquerschnitt. Einen grossen Einfluss auf die verfügbare PoE-Leistung hat die PoE-Eingangsspannung. Wenn möglich soll die Spannung möglichst hoch, maximal 57VDC eingestellt werden. Bei Koaxialkabeln beträgt die maximale PoE-Leistung nach 200m weniger als 10W. Bei Cat7-Kabeln mit AWG24 beträgt die maximale PoE-Leistung nach 200m ca. 20W. Netzwerkeigenschaften PoE Management   Normen Kompatibel zu mehreren Netzwerkprotokollen einschl. IEEE802.3, 802.3u, 802.3x Unterstützt Jumbo Frames Tag transparent Typen/Merkmale Montagewinkel mitgeliefert BNC auf 2-Draht Adapter mitgeliefert Mit dem Adapter kann IP und PoE mit einem paarverseilten Zweidrahtkabel übertragen werden. UP-R2 19"-Baugruppenträger für max. 16 UP-EXT-Geräte, 2HE Separat zu bestellen

Info – Leser der P-Serie eignen sich für Switch2- und Net2-Anlagen. Die Leser werden mit einer hellen und dunklen Abdeckkappe geliefert. Abdeckkappen in weiteren Farben sind lieferbar. Diese als auch Ersatzkappen sind für registrierte Errichter von Paxton-Anlagen kostenlos erhältlich. Die Leser der P-Serie gibt es in vier Größen.Die Mehrzahl unserer Paxton-Leser sind jetzt mit Genuine HID Technology™ ausgerüstet. Die Leser können HID™ 125 kHz Proximity-Transponder lesen, wenn sie mit einer Aktivierungskarte lizenziert werden. Falls erforderlich, können diese Leser über eine separate Aktivierungskarte für einen Wiegand-Ausgang freigeschaltet werden.Installation – Das Anschlusskabel der Leser wird entsprechend der Farbmarkierung an die Türsteuerzentrale angeschlossen. Die Montage ist einfach und lässt sich genau durchführen.Bedienung – Ein Transponder wird in den Bereich des Leseabstandes gehalten. Der Leser gibt die gelesene Information an die Türsteuerzentrale weiter. Wird der Transponder als zutrittsberechtigt erkannt, so blinkt die grüne LED und Zutritt wird gewährt. Die rote LED blinkt und Zutritt wird verweigert, wenn der Transponder ungültig ist.

Barox 19″ 2HE Träger für max. 16 UP-EXT Sender oder Empfänger Der Barox 19-Zoll-Träger (2HE) wurde speziell für die Montage von bis zu 16 UP-EXT Sendern oder Empfängern entwickelt. Er bietet eine platzsparende, übersichtliche und professionelle Lösung für den Einbau in standardisierte 19″-Racks und eignet sich ideal für anspruchsvolle Video-, Netzwerk- und Überwachungssysteme. Merkmale: 19″-Rackmontage, 2 Höheneinheiten (2HE) Platz für bis zu 16 UP-EXT Sender oder Empfänger Robuste Metallausführung für langlebigen, professionellen Einsatz Saubere und strukturierte Verkabelung möglich Einfache Integration in bestehende Rack-Systeme
