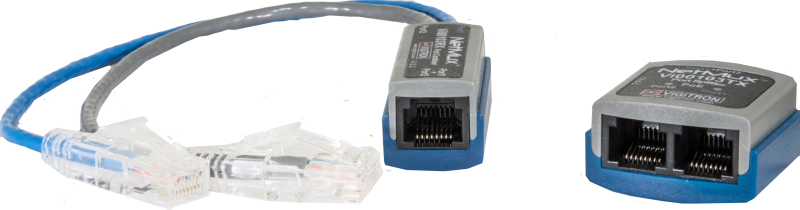

IP- und PoE Multiplexer

Der LO-9500-R2 ist ein 19"-Baugruppenträger zur Aufnahme der Medienkonverter der Typen LO-9500-xy. Es können bis zu 14 Medienkonverter im Baugruppenträger montiert werden. Durch die redundante Speisung wird eine hohe Verfügbarkeit sichergestellt. Die Montage der Medienkonverter ist einfach. Der LO-9500-R2 wird mit allem nötigen Montagezubehör ausgeliefert. Technische Daten Allgemeine Eigenschaften Speisespannung Zwei redundante Netzteile im LIeferumfang enthalten 2 x 110 - 230VAC 50-60Hz Leistungsaufnahme Max. 50W bei voller Ausrüstung mit 14 Medienkonvertern MTBF   Betriebstemperatur -20°C bis +50°C Abmessungen 230 x 490 x 90mm (LxBxH) 19", 2HE Gewicht 4 kg Typen/Merkmale LO-9500-S Inkl. Zubehör: 2 Netzkabel 14 Einschubhalter für Medienkonverter LO-9500-xy Blindplatten, 3x4 Steckplätze und 2 x 1 Steckplatz

Das PD-R2 ist ein 2HE hohes 19"-Gehäuse mit 17 Steckplätzen. Das Gehäuse bietet eine wirtschaftliche Lösung für VDSL2 LAN Extender-Installationen mit geringer Dichte, bei denen keine Verwaltungsfunktionen erforderlich sind. Jeder 100M VDSL2 LAN Extender kann als eigenständiges Gerät verwendet oder in das PD-R2-Gehäuse eingebaut werden. Im Baugruppenträger ist ein AC-Netzteil eingebaut. Der eingebaute Lüfter sorgt dafür, dass die Temperaturen im Rack innerhalb des zulässigen Arbeitsbereichs bleiben. Technische Daten Allgemeine Eigenschaften Speisespannung 230VAC, Kaltgerätestecker Leistungsaufnahme Abhängig von der Belegung mit VDSL-Modems Grundlast: 10W Pro Modem: 4.5W Maximale Leistungsbedarf bei Belegung mit 17 Modems: 90W MTBF   Betriebstemperatur 0°C ... 50°C Verlustleistung 307BTU/h, bei maximaler Belegung Abmessungen 199mm x 476mm x  88mm, (LxBxH) Gewicht Bruttogewicht: 6.2kg Nettogewicht: 5.2kg

Dieser industrielle Medienkonverter mit Management wurde eigens für Anwendungen mit hoher Datenlast, wie Video over IP oder Video streaming entwickelt. Die kompakte Bauform, der grosse Temperaturbereich und die hohe Flexibilität machen diesen Medienkonverter ideal für abgesetzte Standorte. Der Medienkonverter hat einen optischen SFP-Port mit 100/1000FX und zwei Kupferports mit 10/100/1000TX, der PoE 802.3af/at/bt bis 90W pro Port und 120W unterstützt. Die Management-Funktionen erlauben die Steuerung des PoEs inkl. der Überwachung der angeschlossenen PDs. Zudem lassen sich die angeschlossenen Leitungen auch von Fern überwachen. Durch das mitgelieferte Montagezubehör lässt sich der Medienkonverter einfach auf einer Hutschiene montieren.   Technische Daten Allgemeine Eigenschaften Speisespannung 2 x 48-56VDC Leistungsaufnahme Max. 4W, ohne PoE MTBF   Betriebstemperatur -40°C bis +75°C Abmessungen 105 x 38 x 84 (HxBxL), alle Masse ohne Stecker Gewicht Netto 0,45 kg Schnittstellen Kupfer Ports 2 x 10/100/1000TX mit PoE++ Pro Port max. 90W Total über beide Ports 120W LWL-Ports 1 x 100/1000FX SFP Wir empfehlen die Verwendung unserer barox-SFPs. Die Kompatibilität unserer Geräte mit SFPs anderer Fabrikate wird von uns nicht geprüft und nicht garantiert. Netzwerk Eigenschaften Management Lite Management User Management LAN settings Relay alarm settings PoE Settings Konfiguration Weg GUI DIP Switches PoE Management Device alive check PoE power control PoE Status PoE Configuration PoE Scheduling PoE Statusanzeige Link speed per TX-port, link speed SFP port, PoE output per port, data transmission Security FCC Class A, CE Typen/Merkmale PD-BTPMC102-GE Ohne SFP Ohne Speisung PoE, PoE+ und PoE++ bis 90W pro Port Totale PoE-Leistung über beide Ports 120W Montagezubehör Klammer für Hutschienenmontage

Dieser industrielle Medienkonverter wurde eigens für Anwendungen mit hoher Datenlast, wie Video over IP, Video streaming entwickelt. Die kompakte Bauform, der grosse Temperaturbereich und die hohe Flexibilität machen diesen Medienkonverter ideal für abgesetzte Standorte. Durch die Verwendung von SFPs mit 100 oder 1'000 MBit/s lässt sich der PC-MC101-GE an praktisch alle gängigen Zentralenswitche anbinden. Durch das mitgelieferte Montagezubehör lässt sich der Medienkonverter einfach auf einer Hutschiene oder an eine Wand montieren. Weitere Informationen SystemhinweiseDieser Medienkonverter kann nicht in Kombination mit den VDSL-SFPs der Serie PD-VDSL-SFP betrieben werden. Technische Daten Allgemeine Eigenschaften Speisespannung 12-56VDC, Schraubklemme Ohne Netzteil, muss separat bestellt werden Leistungsaufnahme 2W MTBF   Betriebstemperatur -40°C bis +75°C Abmessungen 59 x 36 x 50mm (BxHxT) Gewicht 0,1 kg Prüfnormen EMC: CE, FCC, EN 55032/24 EMI: CISPR 32, FCC Part 15B Class A EMS: IEC 61000-4-2 ESD: Contact: 6KV; Air: 8KV           IEC 61000-4-4 EFT: Power: 2KV; Signal: 2KV           IEC 61000-4-5 Surge: Power: 2KV; Signal: 2KV Vibration: EN 60068-2-6 Shock: EN 60068-2-27 Free Fall: EN 60068-2-32 Schnittstellen Kupfer Ports 1x10/100/1000BaseTX, RJ45 Auto negotiation Auto MDI/MDI-X  Full/Halfduplex LWL-Ports 1 x 100/1000 SFP, LC-Stecker Datenrate des SFPs muss per Dipswitch eingestellt werden. Wir empfehlen die Verwendung unserer barox-SFPs. Die Kompatibilität unserer Geräte mit SFPs anderer Fabrikate wird von uns nicht geprüft und nicht garantiert. Netzwerk Eigenschaften PoE Management   Normen IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE 802.3z 1000Base-X Gigabit Ethernet IEEE 802.3x Flow Control and Back Pressure Typen/Merkmale PC-MC101-GE Für SFP-Einschub LC-Stecker Optische Daten vom SFP abhängig Inkl. Montagezubehör, ohne SFP, ohne Speisung Montagezubehör Mitgeliefertes Montagezubehör für Wand- und Hutschienenmontage

Dieser industrielle Medienkonverter wurde eigens für Anwendungen mit hoher Datenlast, wie Video over IP entwickelt. Die sehr kompakte Bauform, der grosse Temperaturbereich und die hohe Flexibilität machen diesen Medienkonverter ideal für abgesetzte Standorte. Der Medienkonverter hat einen Kupferport mit 10/100/1000TX, der PoE 802.3af/at bis 30W unterstützt. Durch die Verwendung von SFPs mit 100 oder 1'000 MBit/s lässt sich der PC-PMC101-GME an praktisch alle gängigen Zentralenswitche anbinden. Durch das mitgelieferte Montagezubehör lässt sich der Medienkonverter einfach auf einer Hutschiene oder an eine Wand montieren. Weitere Informationen Spezielle Eigenschaften LFP (Link Fault Pass Through) per Dip-Schalter ein- und ausschaltbar. Für eine stabile Verwendung dieser Funktion muss auf der Gegenseite auch ein passender Medienkonverter der PC-Baureihe eingesetzt werden. SystemhinweiseDieser Medienkonverter kann nicht in Kombination mit den VDSL-SFPs der Serie PD-VDSL-SFP betrieben werden. Technische Daten Allgemeine Eigenschaften Speisespannung 48-56VDC, Schraubklemme Ohne Netzteil, muss separat bestellt werden Leistungsaufnahme 2W, ohne PoE MTBF   Betriebstemperatur -40°C bis +75°C Abmessungen 59 x 36 x 50mm (BxHxT) Gewicht 0,1 kg Prüfnormen EMC: CE, FCC, EN 55032/24 EMI: CISPR 32, FCC Part 15B Class A EMS: IEC 61000-4-2 ESD: Contact: 6KV; Air: 8KV           IEC 61000-4-4 EFT: Power: 2KV; Signal: 2KV           IEC 61000-4-5 Surge: Power: 2KV; Signal: 2KV Vibration: EN 60068-2-6 Shock: EN 60068-2-27 Free Fall: EN 60068-2-32 Schnittstellen Kupfer Ports 1x10/100/1000BaseTX, RJ45, PoE+ Auto negotiation Auto MDI/MDI-X  Full/Halfduplex LWL-Ports 1 x 100/1000 SFP, LC-Stecker Simplex oder Duplex abhängig vom SFP Datenrate des SFPs muss per Dipswitch eingestellt werden Wir empfehlen die Verwendung unserer barox-SFPs. Die Kompatibilität unserer Geräte mit SFPs anderer Fabrikate wird von uns nicht geprüft und nicht garantiert. Netzwerk Eigenschaften PoE Management   Normen IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE 802.3z 1000Base-X Gigabit Ethernet IEEE 802.3x Flow Control and Back Pressure IEEE 802.3af for POE IEEE 802.3at for POE+ Typen/Merkmale PC-PMC101-GME Für SFP-Einschub LC-Stecker Optische Daten vom SFP abhängig Inkl. Montagezubehör, ohne SFP, ohne Speisung Montagezubehör Mitgeliefertes Montagezubehör für Wand- und Hutschienenmontage

Dieser industrielle Medienkonverter wurde eigens für Anwendungen mit hoher Datenlast, wie Video over IP oder Video streaming entwickelt. Die kompakte Bauform, der grosse Temperaturbereich und die hohe Flexibilität machen diesen Medienkonverter ideal für abgesetzte Standorte. Der Medienkonverter hat einen optischen SFP-Port und einen Kupferport mit 10/100/1000TX, der PoE 802.3af/at bis 60W unterstützt. Durch das mitgelieferte Montagezubehör lässt sich der Medienkonverter einfach auf einer Hutschiene oder an eine Wand montieren.   Technische Daten Allgemeine Eigenschaften Speisespannung 12-56VDC ohne PoE 48-56VDC mit PoE Leistungsaufnahme Max. 4W, ohne PoE MTBF   Betriebstemperatur -40°C bis +75°C Abmessungen 104 x 32 x 82mm (HxBxL), alle Masse ohne Stecker Schnittstellen Kupfer Ports PC-PMC101-GE: 1 x 10/100/1000TX mit  PoE+ PC-HPMC101-GE: 1 x 10/100/1000TX mit PoE++ LWL-Ports Stecker: Kupfer: RJ45, LWL, LC-Duplex oder Simplex je nach SFP Wir empfehlen die Verwendung unserer barox-SFPs. Die Kompatibilität unserer Geräte mit SFPs anderer Fabrikate wird von uns nicht geprüft und nicht garantiert. Uplink Ports 1 x 100/1000SFP Netzwerk Eigenschaften PoE Management   Security FCC Class A, CE Normen 802.3, 10Base-T Ethernet 802.3u, 100BaseTX und 100BaseFX Fast Ethernet 802.3ab 1000BaseTX, Gigabit Ethernet EN55032/24, ITE Equipment EN60950-1, Sicherheit EN50155 / EN60068-2-6, Vibration EN50155 / EN60068-2-27, Schock EN50155 / EN600-2-32 Freier Fall Typen/Merkmale PC-HPMC101-GE Ohne SFP Ohne Speisung PoE, PoE+ und PoE++ bis 60W PC-PMC101-GE, vgl. separates Datenblatt Ohne SFP Ohne Speisung PoE und PoE+ bis 30W Montagezubehör

Dieser industrielle Medienkonverter wurde eigens für Anwendungen mit hoher Datenlast, wie Video over IP oder Video streaming entwickelt. Durch die hohe mögliche PoE-Leistung von 90W eignet sich dieser Medienkonverter für Komponenten mit hohem Leistungsbedarf. Die kompakte Bauform, der grosse Temperaturbereich und die hohe Flexibilität machen diesen Medienkonverter ideal für abgesetzte Standorte. Der Medienkonverter hat einen optischen SFP-Port und einen Kupferport mit 1G/10GTX, der PoE 802.3af/at/bt bis 90W unterstützt. Durch das mitgelieferte Montagezubehör lässt sich der Medienkonverter einfach auf einer Hutschiene oder an eine Wand montieren.   Weitere Informationen Spezielle Eigenschaften LFP (Link Fault Pass Through) per Dip-Schalter ein- und ausschaltbar. Für eine stabile Verwendung dieser Funktion muss auf der Gegenseite auch ein passender Medienkonverter der PC-Baureihe eingesetzt werden. Technische Daten Allgemeine Eigenschaften Speisespannung 12-56VDC ohne PoE 48-56VDC mit PoE 52-56VDC mit PoE++ (ab 30W) Redundante Speisung möglich Leistungsaufnahme Max. 4W, ohne PoE MTBF   Betriebstemperatur -40°C bis +75°C Abmessungen 104 x 32 x 82mm (HxBxL), alle Masse ohne Stecker Schnittstellen Kupfer Ports 1 x 1G/10G TX mit  PoE++, RJ45 PoE gemäss IEEE802.3af, at und bt, max. 90W Distanzangabe Kupferport Datenrate 1G: max. 100m, Kabel min. Cat5 oder besser Datenrate 10G: max. 50m, Kabel min. Cat6a oder besser LWL-Port Je nach SFP LWL-Ports 1 x 1G/10G BaseFX mit SFP/SFP+ LC-Duplex oder Simplex je nach SFP Wir empfehlen die Verwendung unserer barox-SFPs. Die Kompatibilität unserer Geräte mit SFPs anderer Fabrikate wird von uns nicht geprüft und nicht garantiert. Uplink Ports 1 x 1G/10G SFP/SFP+ Netzwerk Eigenschaften PoE Management   Security FCC Class A, CE Normen 802.3, 10Base-T Ethernet 802.3u, 100BaseTX und 100BaseFX Fast Ethernet 802.3ab 1000BaseTX, Gigabit Ethernet EN55022/24, ITE Equipment EN60950-1, Sicherheit EN50155 / EN60068-2-6, Vibration EN50155 / EN60068-2-27, Schock EN50155 / EN600-2-32 Freier Fall IEC 61000-4-2 ESD: Contact: 6KV; Air: 8KV IEC 61000-4-4 EFT: Power: 2KV; Signal: 2KV IEC 61000-4-5 Surge: Power: 2KV; Signal: 2KV Typen/Merkmale PC-BTPMC101-10GE Ohne SFP Ohne Speisung PoE, PoE+ und PoE++ bis 90W Montagezubehör inkl.

Dieser industrielle Medienkonverter wurde eigens für Anwendungen mit hoher Datenlast, wie Video over IP oder Video streaming entwickelt. Durch die hohe mögliche PoE-Leistung von 90W eignet sich dieser Medienkonverter für Komponenten mit hohem Leistungsbedarf. Die kompakte Bauform, der grosse Temperaturbereich und die hohe Flexibilität machen diesen Medienkonverter ideal für abgesetzte Standorte. Der Medienkonverter hat einen optischen SFP-Port und einen Kupferport mit 10/100/1000TX, der PoE 802.3af/at/bt bis 90W unterstützt. Durch das mitgelieferte Montagezubehör lässt sich der Medienkonverter einfach auf einer Hutschiene oder an eine Wand montieren.   Weitere Informationen Spezielle Eigenschaften LFP (Link Fault Pass Through) per Dip-Schalter ein- und ausschaltbar. Für eine stabile Verwendung dieser Funktion muss auf der Gegenseite auch ein passender Medienkonverter der PC-Baureihe eingesetzt werden. Technische Daten Allgemeine Eigenschaften Speisespannung 12-56VDC ohne PoE 48-56VDC mit PoE 52-56VDC mit PoE++ (ab 30W) Redundante Speisung möglich Leistungsaufnahme Max. 4W, ohne PoE MTBF   Betriebstemperatur -40°C bis +75°C Abmessungen 104 x 32 x 82mm (HxBxL), alle Masse ohne Stecker Schnittstellen Kupfer Ports 1 x 10/100/1000TX mit  PoE++, RJ45 PoE gemäss IEEE802.3af, at und bt, max. 90W LWL-Ports 1 x 100/1000BaseFX mit SFP LC-Duplex oder Simplex je nach SFP Wir empfehlen die Verwendung unserer barox-SFPs. Die Kompatibilität unserer Geräte mit SFPs anderer Fabrikate wird von uns nicht geprüft und nicht garantiert. Uplink Ports 1 x 100/1000SFP Netzwerk Eigenschaften PoE Management   Security FCC Class A, CE Normen 802.3, 10Base-T Ethernet 802.3u, 100BaseTX und 100BaseFX Fast Ethernet 802.3ab 1000BaseTX, Gigabit Ethernet EN55022/24, ITE Equipment EN60950-1, Sicherheit EN50155 / EN60068-2-6, Vibration EN50155 / EN60068-2-27, Schock EN50155 / EN600-2-32 Freier Fall IEC 61000-4-2 ESD: Contact: 6KV; Air: 8KV IEC 61000-4-4 EFT: Power: 2KV; Signal: 2KV IEC 61000-4-5 Surge: Power: 2KV; Signal: 2KV Typen/Merkmale PC-BTPMC101-GE Ohne SFP Ohne Speisung PoE, PoE+ und PoE++ bis 90W Montagezubehör inkl.

Dieser industrielle Spannungswandler erhöht eine Eingangsspannung von 9-36VDC auf ein für PoE und PoE+ geeignete Spannung von 48-55VDC. Dadurch lassen sich z.B. PoE-Injektoren oder Medienkonverter an Standorten speisen, an denen nur Spannungen zwischen 9-36VDC verfügbar sind. Der Spannungswandler ist für die Wand- oder die Hutschienen-Montage geeignet. Durch seine kleinen Abmessungen und dem grossen Betriebstemperaturenbereich ist er vor allem für den Aussenbereich geeignet. Technische Daten Allgemeine Eigenschaften Speisespannung 9-36VDC, Schraubklemmen Leistungsaufnahme Abhängig von der gespeisten Senke Max. 480W MTBF   Betriebstemperatur -40° bis +75°C Abmessungen 38 x 95 x 75mm (BxHxT) Gewicht 0,45kg Prüfnormen Safety: CE EN55035/EN61000-6-2 IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT) IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetic Field) Vibration: EN 60068-2-6 Shock: EN 60068-2-27 Free Fall: EN 60068-2-32 Netzwerk Eigenschaften PoE Management   Normen IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE 802.3z 1000Base-X Gigabit Ethernet IEEE 802.3x Flow Control and Back Pressure IEEE 802.3af for POE IEEE 802.3at for POE+ Typen/Merkmale PS-DIN-DC12/48/480   Montagezubehör Mitgeliefertes Montagezubehör für Wand- und Hutschienenmontage

Dieser industrielle Spannungswandler erhöht eine Eingangsspannung von 24VDC auf ein für PoE und PoE+ geeignete Spannung von 48-55VDC. Dadurch lassen sich z.B. PoE-Injektoren oder Medienkonverter an Standorten speisen, an denen nur 24VDC verfügbar sind. Der Spannungswandler ist für die Wand- oder die Hutschienen-Montage geeignet. Durch seine kleinen Abmessungen und dem grossen Betriebstemperaturbereich ist er vor allem für den Aussenbereich geeignet. Technische Daten Allgemeine Eigenschaften Speisespannung 24-56VDC, Schraubklemmen Leistungsaufnahme Abhängig von der gespeisten Senke Max. 72W MTBF   Betriebstemperatur -40° bis +75°C Abmessungen 59 x 36 x 50mm (BxHxT) Gewicht 0,1 kg Prüfnormen Safety: EN60950-1 Vibration: EN 60068-2-6 Shock: EN 60068-2-27 Free Fall: EN 60068-2-32 Netzwerk Eigenschaften PoE Management   Normen IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE 802.3z 1000Base-X Gigabit Ethernet IEEE 802.3x Flow Control and Back Pressure IEEE 802.3af for POE IEEE 802.3at for POE+ Typen/Merkmale PS-DIN-DC24/48/72   Montagezubehör Mitgeliefertes Montagezubehör für Wand- und Hutschienenmontage

Dieser industrielle PoE-Splitter erlaubt es neben einer IP-Datenschnittstelle mit PoE+ auch eine separate DC Spannung von 12 oder 24VDC zur Verfügung zu stellen. So kann z.B. neben einer PoE-betriebenen IP-Kamera auch eine separate Lichtquelle oder eine separate Heizung gespeist werden. Durch die kleinen Abmessungen und den weiten Bereich der Betriebstemperatur eignet sich das Gerät speziell für den Einbau in Aussenstandorten. Technische Daten Allgemeine Eigenschaften Speisespannung PoE+ / PoE++ (PD), max. 60W Leistungsaufnahme Max. 60W MTBF   Betriebstemperatur -40° bis +75°C Abmessungen 74 x 54 x 35mm (LxBxH) Gewicht 0,15 kg Schnittstellen Kupfer Ports 1 x 10/100/1000TX, RJ45, Data & PoE IN (PD), max. 60W 1 x 10/100/1000TX, RJ45, Data & PoE OUT (PS Netzwerk Eigenschaften PoE Management   Normen IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE 802.3z 1000Base-X Gigabit Ethernet IEEE 802.3af for POE IEEE 802.3at for POE+

Die Extender der Serie UP-EXT-SET übertragen 10/100Mbps Ethernet und PoE/PoE+ über Koaxialkabel oder paarverseilte UTP-Kabel bis zu einer Distanz von 300m. Die Geräte werden paarweise geliefert und eingesetzt, der UP-EXT-CAM auf der Kameraseite, der UP-EXT-SERV auf der Serverseite. Die Extender ermöglichen es, die PoE Speisung, z.B. eines Midspans direkt über Koaxial- oder UTP-Kabel weiterzugeben. Die Speisung erfolgt über PoE oder über Netzteil auf der Zentralenseite. Die Geräte brauchen keine Software-Konfiguration. Diagnose LEDs dienen der Übersicht des Betriebszustandes. Die einzelnen Geräte lassen sich mit einem Paar mitgelieferter Halteflansche auf einer Platte montieren oder es lassen sich mit dem separat zu bestellenden 19"-Baugruppenträger UP-R2 bis zu 16 Geräte auf 2HE befestigen.   Weitere Informationen SystemhinweiseDie Verbindung mehrerer Gerätepaare über das gleiche UTP-Kabel kann durch Übersprechen der unterschiedlichen Signale im Kabel zu Übertragungsproblemen führen. Idealerweise wird daher jede Geräteverbindung über separate Kabel realisiert. Müssen auf einer Verbindungsstrecke mehrere Kabel aneinander gereiht werden, ist es wichtig, diese Übergänge technisch so gut wie möglich auszuführen. D.h. idealerweise werden für die Übergänge fachgerecht konfektionierte RJ45-Stecker verwendet. Ist dies z.B. bei der Verwendung von Telefonkabeln nicht möglich, ist darauf zu achten, die Verseilung der Aderpaare so wenig wie möglich abzuwickeln. Der Kontakt zwischen den Adern der zu verbindenden Kabel muss galvanisch so gut wie möglich sein. Geschirmte UTP-Kabel können Probleme durch Potentialausgleichsströme zur Folge haben. Vor allem bei der Zusammenführung mehrerer Kabel in einer Zentrale empfehlen wir, die Schirme nicht in der Zentrale zu erden. Technische Daten Allgemeine Eigenschaften Speisespannung Speisung über PoE oder Speisung mit 48-56VDC an der Zentralenseite, Hohlstecker 2,5 / 5,5mm Leistungsaufnahme ca. 2W ohne PoE MTBF   Betriebstemperatur UP-EXT-CAM: -40 bis +55°C UP-EXT-SERV: 0 bis +55°C Abmessungen 82 x 25 x 63mm, LxBxH, Massangaben ohne Stecker Gewicht 0,14kg pro Gerät Schnittstellen Kupfer Ports 1 x 10/100BaseT, RJ45, Poe und PoE+ Die kameraseitig abrufbare PoE-Leistung ist stark von der Kabellänge und der Kabelqualität abhängig. Durch das Anheben der PoE Spannung auf der Zentralenseite bis auf die maximal erlaubten 56VDC kann die kameraseitige Leistung erhöht werden. Extender Ports Die UP-EXT-SET-Geräte erlauben die Verbindung über Datenkabel Cat5e oder besser, über Koaxialkabel oder über paarverseilte Kabel wie z.B. Telefonkabel. Entsprechend sind an den Extendern auch beide Schnittstellen vorhanden. Für die Übertragung über Telefonkabel wird der mitgelieferte Adapter BNC auf Zweidraht-Klemme verwendet. Wichtig: Es kann nur eine der Schnittstellen aufs mal verwendet werden. Übertragung über Koaxialkabel: BNC-Buchse (female) Übertragung über Telefonkabel: BNC-Buchse und mitgelieferter Adapter Übertragung über Datenkabel-Kabel: RJ45 Buchse Übertragungskabel Datenkabel Cat5e oder besser, über RJ45-Buchse Koaxialkabel, über BNC Buchse Paarverseiltes Kabel, z.B. Telefonkabel, über BNC-Buchse und BNC auf Zweidraht-Adapter Distanzangabe Die maximale Übertragungsdistanz bei Verwendung der oben genannten Kabeltypen beträgt ca. 300m Die maximale Datenrate beträgt zwischen 90MBit/s und 10MBit/s Die mögliche Datenrate hängt von der Streckenlänge, dem Kabeltyp, dem Aderquerschnitt und der Kabelqualität ab. Positiv auf die möglich Datenrate wirken sich die folgenden Parameter aus: Kurze Kabellänge, hochwertiger Kabeltyp (Koax > Cat7 > Cat6 > Cat5e > Telefonkabel), grosser Aderquerschnitt. Die an der Kameraseite verfügbare PoE-Leistung nimmt mit zunehmender Streckenlänge kontinuierlich ab. Weiter hängt die verfügbare PoE-Leistung vom Aderquerschnitt ab. Koaxialkabel haben kleine Aderquerschnitte. Datenkabel sind mit verschiedenen Aderquerschnitten erhältlich. Die AWG-Zahl beschreibt den Aderquerschnitt. Je kleiner die AWG-Zahl desto grösser der Aderquerschnitt. Einen grossen Einfluss auf die verfügbare PoE-Leistung hat die PoE-Eingangsspannung. Wenn möglich soll die Spannung möglichst hoch, maximal 57VDC eingestellt werden. Bei Koaxialkabeln beträgt die maximale PoE-Leistung nach 200m weniger als 10W. Bei Cat7-Kabeln mit AWG24 beträgt die maximale PoE-Leistung nach 200m ca. 20W. Netzwerkeigenschaften PoE Management   Normen Kompatibel zu mehreren Netzwerkprotokollen einschl. IEEE802.3, 802.3u, 802.3x Unterstützt Jumbo Frames Tag transparent Typen/Merkmale Montagewinkel mitgeliefert BNC auf 2-Draht Adapter mitgeliefert Mit dem Adapter kann IP und PoE mit einem paarverseilten Zweidrahtkabel übertragen werden. UP-R2 19"-Baugruppenträger für max. 16 UP-EXT-Geräte, 2HE Separat zu bestellen
