Net2 – Desktop-Leser, USB

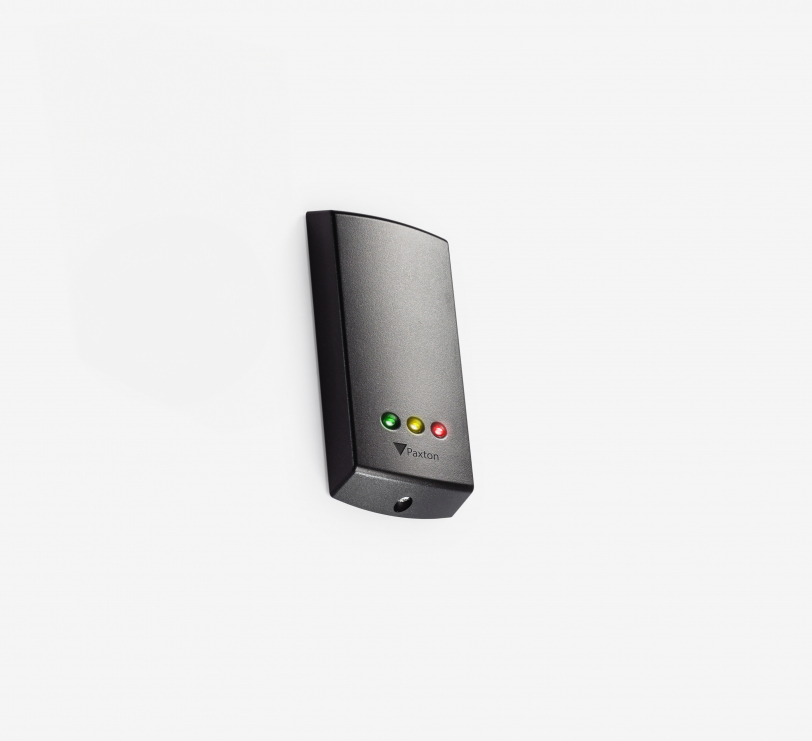

Info – Die Lesegeräte der Info-P-Serie eignen sich für Switch2- und Net2-Systeme. Die Lesegeräte werden nur mit einer dunklen Abdeckkappe geliefert. Abdeckkappen in anderen Farben sind erhältlich. Diese und Ersatzkappen stehen registrierten Installateuren von Paxton-Systemen kostenlos zur Verfügung. Die Lesegeräte der P-Serie sind in vier Größen erhältlich.Installation – Das Anschlusskabel der Leser wird entsprechend der Farbmarkierung an die Türsteuerzentrale angeschlossen. Die Montage ist einfach und lässt sich genau durchführen.Bedienung – Ein Transponder wird in den Bereich des Leseabstandes gehalten. Der Leser gibt die gelesene Information an die Türsteuerzentrale weiter. Wird der Transponder als zutrittsberechtigt erkannt, so blinkt die grüne LED und Zutritt wird gewährt. Die rote LED blinkt und Zutritt wird verweigert, wenn der Transponder ungültig ist.Unsere P50 Mifare-Leser sind jetzt mit Genuine HID Technology® ausgerüstet. Bei Lizensierung mit einer Aktivierungskarte können die Leser HID 125kHz Proximity-Transponder lesen. Bei Bedarf können diese Leser auch über eine separate Aktivierungskarte für einen Wiegand-Ausgang freigeschaltet werden.

Info – Net2 Plus ist ein netzwerkbasiertes Zutrittskontrollsystem. Ein solches System eröffnet die Möglichkeit der zentralen Verwaltung, Ereignisbenachrichtigung und flexible Kontrolle über die Zutrittsberechtigungen der Benutzer. Jede Türsteuerzentrale ist Teil des Netzwerks, kann aber auch unabhängig arbeiten. Sie trifft eigene Entscheidungen und speichert Ereignisse.Die Net2 Plus-Türsteuerzentrale wird mit einem RJ45-Stecker über ein normales TCP/IP-Netzwerk mit dem Verwaltungscomputer verbunden. Dies steigert in hohem Maße die Flexibilität der Installation in Gebäuden mit LAN/WAN-Netzwerken. Die Net2 Plus-Türsteuerzentrale verfügt auch über einen RS485-Anschluss. Dadurch kann sie über ein CAT5-Kabel mit weiteren Net2 Plus- oder Net2 Classic-Türsteuerzentralen verbunden werden.Eine Net2 Plus-Türsteuerzentrale kann auch als Schnittstellezu einem LAN für eine RS485-Verbindung (Daisy Chain) anderer Net2 Plus oder Net2 Classic-Türsteuerzentralen fungieren, sodass diese keine TCP/IP-Schnittstelle mehr benötigen.Türsteuerzentralen werden als Baugruppe, in einem Kunststoffgehäuse oder mit einer 2 A-Energieversorgung in einem Kunststoffgehäuse verkauft. Installation – Auf der Net2 Plus-Türsteuerzentrale befindet sich ein Label, das die farbkodierten Verbindungen für Leser, Stromversorgung etc. genau zeigt. Die Türsteuerzentrale hat ein Relais mit potentialfreien Kontakte und kann so Elektrotüröffner oder andere Öffnungsantriebe ansteuern. Ebenfalls sind Tür- und Sabotagekontakte, Austrittstaster und lokale Alarmgeber anschließbar.Türsteuerzentralen kommunizieren mit dem PC über das Standard TCP/IP-Protokoll eines LAN-Netzwerks. Der Net2 Plus-Türsteuerzentrale sollte eine feste IP-Adresse zugewiesen werden. Alle Einstellungen werden im Net2 Configuration Utility vorgenommen.Die entsprechenden Anschlüsse sind mit Diagnose-LEDs ausgerüstet, die für eine störungsfreien Installation hilfreich sind. Endwiderstände können wie erforderlich ein- oder ausgeschaltet werden. Externe Endwiderstände sind nicht erforderlich. Bedienung – Alle Änderungen, die in den PC eingegeben wurden, werden sofort an die Türsteuerzentrale übermittelt und dort gespeichert. Wenn ein Benutzer einen Transponder einem Leser präsentiert, wird der Benutzer von der Türsteuerzentrale identifiziert und der Zutritt ggf. erlaubt oder verweigert.

Dieser Layer-2/3 Switch mit weitreichenden L3-Funktionen wurde eigens für Anwendungen mit hoher Datenlast, wie z.B. Video over IP, Videostreaming auch in Verbindung mit Multicast entwickelt. Die kompakte Bauform und die reduzierte Portzahl machen diesen Switch ideal für kleinere Anlagen oder als abgesetzte Einheit in einem grösseren Verbund. Mit den weitreichenden Managementmöglichkeiten lassen sich auch komplexe Netzwerkanforderungen erfüllen. Besonderheiten für Zugangskontrollen Komponentenfreundliche Eigenschaften Extra hohe Backplaneleistung für eine ruckelfreie Übertragung bei voller Portbelegung. Jumbo Frames bis 9600Bytes werden auch bei 100MBit/s unterstützt. Portsicherheit durch MAC-Adressen Einschränkung. DMS DMS (Device Management System) Der Switch besitzt ein integriertes Netzwerküberwachungs- und Steuersystem, welches dem Nutzer auf sehr einfache Weise einen guten Überblick über das gesamte Netzwerk gibt. Dieses DMS-System hat die folgenden Eigenschaften: Grafische Netzwerkübersicht Die Ansicht der Netzwerktopologie erlaubt einen schnellen Überblick aller im Netzwerk vorhandenen Switche und Endgeräte wie z.B. IP-Kameras oder Server mit Angabe der IP-Adresse, der Geräteart und -Bezeichnung. Es können Pläne und Karten als Hintergrundbilder hinterlegt werden mit denen der Nutzer auch ohne Kenntnisse der IP-Struktur schnell auf bestimmte Netzwerkgeräte zugreifen kann. Gerätesuche Diese Funktion erlaubt es auch in grösseren Netzen gezielt auf ein bestimmtes Gerät zugreifen zu können. Neu hinzugefügte Geräte, wie z.B. eine ausgetauschte IP-Kamera werden sofort angezeigt, und erlauben dem Nutzer den sofortigen Zugriff ohne Kenntnis der IP-Adresse. Datenverkehr Anzeige Der Datenverkehr lässt sich pro Port über einer Zeitachse grafisch darstellen. Fehlerbehandlung und Sicherheit Netzwerkdiagnosen zwischen Master-Switch und angeschlossenen Endgeräten. Schutzmechanismen wie Datenraten-Begrenzung erlauben einen effektiven Schutz vor ungewollten Zugriffen. Mit IEEE802.3ah und IEEE802.1ag stehen Werkzeuge für die Strukturierung von Netzwerke zur Verfügung. Technische Daten Allgemeine Eigenschaften Speisespannung 100-240VAC, 50-60Hz Leistungsaufnahme Max. 25W MTBF 25°C: 595'825h 50°C: 271'556h Betriebstemperatur 0°C bis 40°C Abmessungen 220 x 134 x 44mm (BxTxH) Schnittstellen Kupfer Ports 10 x 10/100/1000TX, RJ45 LWL-Ports 2 x 100/1000, SFP oder 10/100/1000TX, RJ45 (Combo) Wir empfehlen die Verwendung unserer barox-SFPs. Die Kompatibilität unserer Geräte mit SFPs anderer Fabrikate wird von uns nicht geprüft und nicht garantiert. Konsolenports 1 x RS232, RJ45 Netzwerk Eigenschaften Backplane 20 GBit/s MAC-Tabelle 32k Konfiguration Konsole, Web GUI, SNMPv1, v2c und v3 PoE Management   Porteinstellungen Port disable/enable. Auto-negotiation 10/100/1000Mbps. Flow Control disable/enable. Datenrate Kontrolle auf jedem Port. Max. Framesize, Power Control Port Statusanzeige Anzeige pro Port: Geschwindigkeit Link Status, Flow Control Status. Auto negotiation status, trunk status. Layer3 Funktionen IPv4 und IPv6 Unicast: statisches Routing VLAN 802.1Q Tagged based VLAN, bis zu 255 VLAN-Gruppen, Q-in-Q, private VLAN Link Aggregation IEEE 802.3ad LACP / Static Trunk,unterstützt 18 Gruppen von 8-Port trunks oder static trunk QoS Traffic classification basiert, Strict priority und WRR, 4-level priority für Switching - Port Nummer - 802.1p priority- DS/TOS field in IP Packet Security SSH, SSL, 802.1X RADIUS, Port Security, ACL mit MAC, IP, Multicast u.v.a. Benutzerauthetifizierung mit privatem Schlüssel Multicast IGMP v1/v2/v3 snooping, bis 1024 Multicast Gruppen, Source-Specific Multicast, IGMP Proxy Topologie STP, RSTP, MSTP Normen IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3x Flow Control and Back pressure IEEE 802.3ad Port trunk with LACP IEEE 802.1d Spanning tree protocol IEEE 802.1w Rapid spanning tree protocol IEEE 802.1s Multiple spanning tree protocol IEEE 802.1p Class ofservice IEEE 802.1Q VLAN Tagging IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.az Energy Efficient Ethernet Typen/Merkmale RY-LGS23-10G   RY-19‘‘-Winkel Winkelpaar für die Befestigung des RY-GSP23-10G in einem 19"-Rahmen Im Lieferumfang enthalten

Info – Net2 Plus ist ein netzwerkbasiertes Zutrittskontrollsystem. Ein solches System eröffnet die Möglichkeit der zentralen Verwaltung, Ereignisbenachrichtigung und flexible Kontrolle über die Zutrittsberechtigungen der Benutzer. Jede Türsteuerzentrale ist Teil des Netzwerks, kann aber auch unabhängig arbeiten. Sie trifft eigene Entscheidungen und speichert Ereignisse.Die Net2 Plus-Türsteuerzentrale wird mit einem RJ45-Stecker über ein normales TCP/IP-Netzwerk mit dem Verwaltungscomputer verbunden. Dies steigert in hohem Maße die Flexibilität der Installation in Gebäuden mit LAN/WAN-Netzwerken. Die Net2 Plus-Türsteuerzentrale verfügt auch über einen RS485-Anschluss. Dadurch kann sie über ein CAT5-Kabel mit weiteren Net2 Plus- oder Net2 Classic-Türsteuerzentralen verbunden werden.Eine Net2 Plus-Türsteuerzentrale kann auch als Schnittstellezu einem LAN für eine RS485-Verbindung (Daisy Chain) anderer Net2 Plus oder Net2 Classic-Türsteuerzentralen fungieren, sodass diese keine TCP/IP-Schnittstelle mehr benötigen.Türsteuerzentralen werden als Baugruppe, in einem Kunststoffgehäuse oder mit einer 2 A-Energieversorgung in einem Kunststoffgehäuse verkauft.

Info – Die Lesegeräte der Info-P-Serie eignen sich für Switch2- und Net2-Systeme. Die Lesegeräte werden nur mit einer dunklen Abdeckkappe geliefert. Abdeckkappen in anderen Farben sind erhältlich. Diese und Ersatzkappen stehen registrierten Installateuren von Paxton-Systemen kostenlos zur Verfügung. Die Lesegeräte der P-Serie sind in vier Größen erhältlich.Die Mehrzahl unserer Paxton-Leser sind jetzt mit Genuine HID Technology™ ausgerüstet. Die Leser können HID™ 125 kHz Proximity-Transponder lesen, wenn sie mit einer Aktivierungskarte lizenziert werden. Falls erforderlich, können diese Leser über eine separate Aktivierungskarte für einen Wiegand-Ausgang freigeschaltet werden.Installation – Das Anschlusskabel der Leser wird entsprechend der Farbmarkierung an die Türsteuerzentrale angeschlossen. Die Montage ist einfach und lässt sich genau durchführen.Bedienung – Ein Transponder wird in den Bereich des Leseabstandes gehalten. Der Leser gibt die gelesene Information an die Türsteuerzentrale weiter. Wird der Transponder als zutrittsberechtigt erkannt, so blinkt die grüne LED und Zutritt wird gewährt. Die rote LED blinkt und Zutritt wird verweigert, wenn der Transponder ungültig ist.

Die Lesegeräte der Info-P-Serie eignen sich für Switch2- und Net2-Systeme. Die Lesegeräte werden nur mit einer dunklen Abdeckkappe geliefert. Abdeckkappen in anderen Farben sind erhältlich. Diese und Ersatzkappen sind für registrierte Installateure von Paxton-Systemen auf dem Paxton-Portal kostenlos erhältlich. Die Lesegeräte der P-Serie sind in vier Größen erhältlich.Die Mehrzahl unserer Paxton-Leser sind jetzt mit Genuine HID Technology™ ausgerüstet. Die Leser können HID™ 125 kHz Proximity-Transponder lesen, wenn sie mit einer Aktivierungskarte lizenziert werden. Falls erforderlich, können diese Leser über eine separate Aktivierungskarte für einen Wiegand-Ausgang freigeschaltet werden.Installation – Das Anschlusskabel der Leser wird entsprechend der Farbmarkierung an die Türsteuerzentrale angeschlossen. Die Montage ist einfach und lässt sich genau durchführen.Bedienung – Ein Transponder wird in den Bereich des Leseabstandes gehalten. Der Leser gibt die gelesene Information an die Türsteuerzentrale weiter. Wird der Transponder als zutrittsberechtigt erkannt, so blinkt die grüne LED und Zutritt wird gewährt. Die rote LED blinkt und Zutritt wird verweigert, wenn der Transponder ungültig ist.
